📡 Base RTK & Réseaux
1. Introduction
Les systèmes GNSS permettent aujourd’hui d’atteindre des précisions centimétriques grâce aux corrections différentielles.
Une station GNSS fixe, appelée base, calcule les erreurs du signal satellite et transmet des corrections aux récepteurs mobiles appelés rovers.
Ces corrections peuvent être diffusées :
- via Internet (NTRIP)
- via radio
- au sein d’un réseau de stations permanentes.
Les bases GNSS sont utilisées dans de nombreux domaines :
- topographie et implantation
- SIG de précision
- agriculture de précision
- robotique et automatisation
- surveillance de structures
- réseaux GNSS collaboratifs
2. Base GNSS : fonctionnement
Une station GNSS permanente se compose généralement de :
- un récepteur GNSS multi-constellations
- une antenne géodésique
- un système d’alimentation et de communication
- un logiciel de gestion et de diffusion des corrections.
La station calcule les observations GNSS et peut :
- enregistrer les données brutes
- générer des fichiers RINEX pour post-traitement
- diffuser des corrections RTK / RTCM en temps réel.
Une base peut être utilisée pour :
- alimenter un rover unique
- servir une équipe de terrain
- participer à un réseau de stations GNSS
3. Réseaux GNSS collaboratifs
De nombreux réseaux GNSS reposent aujourd’hui sur une logique collaborative.
En France, les observations GNSS s’appuient notamment sur le Réseau GNSS Permanent (RGP) de l’Institut national de l’information géographique et forestière**, qui constitue l’infrastructure géodésique nationale et fournit des données de référence pour de nombreuses applications scientifiques et techniques.
Des stations installées par différents utilisateurs partagent leurs données afin de créer un réseau de corrections accessible à tous.
Certaines stations participent à des réseaux géodésiques scientifiques comme EUREF, tandis que d’autres alimentent des réseaux RTK collaboratifs comme Centipède RTK ou utilisent des services NTRIP publics tels que RTK2go.
Ces réseaux reposent sur :
- des stations fixes installées par les utilisateurs
- un serveur NTRIP
- le partage des corrections GNSS.
4. Plateforme GNSS Z68
Le Z68 est une plateforme GNSS conçue pour fonctionner comme station de base RTK ou station permanente.
Il peut être utilisé pour :
- créer une base RTK privée
- installer une station permanente
- enregistrer des observations GNSS
- participer à un réseau collaboratif.

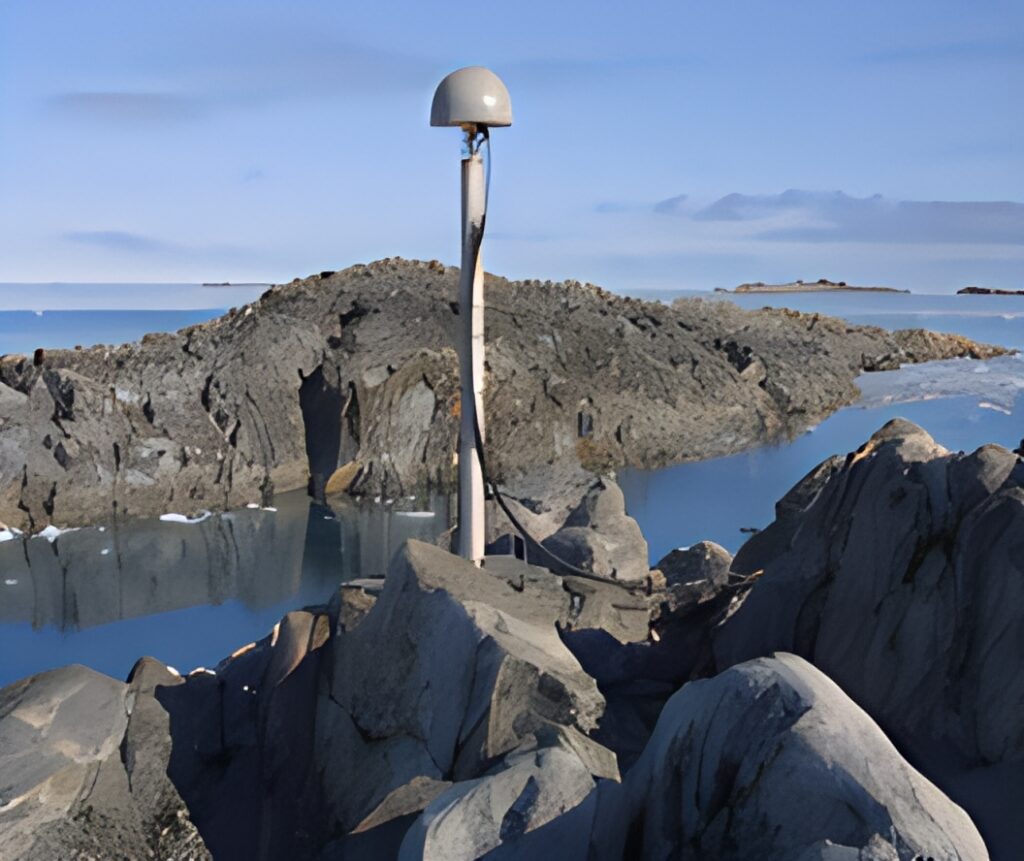

Le système est livré avec une antenne choke ring, particulièrement efficace pour réduire les effets de multipath et améliorer la qualité des observations GNSS.
Le Z68 fonctionne sous Linux, ce qui permet une gestion souple et stable de la station :
- configuration distante
- diffusion NTRIP
- gestion des services GNSS
- enregistrement des données.
5. Acquisition de données GNSS
En plus de la diffusion de corrections, une station GNSS peut servir à enregistrer des observations GNSS brutes.
Ces données peuvent être exportées au format RINEX, standard international utilisé pour :
- le post-traitement GNSS (PPK)
- les analyses géodésiques
- la calibration de systèmes
- l’archivage scientifique des observations.
Grâce à sa stabilité et à son antenne choke ring, le Z68 peut être utilisé pour ce type d’applications.
6. Cas d’usage
Le Z68 peut être utilisé dans plusieurs configurations :
- base RTK pour topographie ou SIG
- station GNSS pour drones et robots
- station permanente pour monitoring
- station d’acquisition RINEX
- station pour réseau collaboratif GNSS.
